Kontroll av karminstallation

Kontrollera först att karmen sitter ordentligt fast och inte rör sig. Samtliga karmskruvar ska dragit fast i huskonstruktionen och inte släppt. En dörr är tung och karmen måste därför vara ordentligt fastskruvad i huskonstruktionen för att fungera korrekt, den ska inte röra på sig vid användning av dörren. Kontrollera därefter de 3 olika mätningarna beskrivna nedan.

1. Karm installerad parallellt?

Kontrollmät att karmsidorna är parallella och att man inte spänt in en karmskruv för hårt. Mät enligt bilden på 3 punkter, avstånden ska vara exakt lika. Om olika värden mäts måste karmen justeras via karmskruvarna och eventuellt kilar. Se installationsbeskrivning för produkten för mer information.

Uppmätt mått punkt 1: _____________mm

Uppmätt mått punkt 2: _____________mm

Uppmätt mått punkt 3: _____________mm

2. Karm installerad rakt samt i lod?

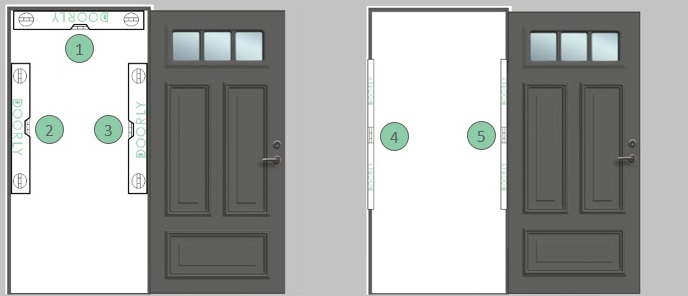

Är karmen installerad rakt och i lod i samtliga riktningar? Mät med vattenpass i alla riktningar för att kontrollera detta. Totalt måste 5 punkter mätas. Nedan bilder visar vart och hur man mäter, för att vara säker på att karmen är absolut rak. Toleranserna är mycket små, karmen måste vara justerad så exakt det bara går! På en dörrs långsidor krävs ett långpass (ca 2 meter) för att kunna mäta korrekt. En fönsterkarm mäts på samma sätt.

Mätning punkt 1 i lod Ja/nej: ___________

Mätning punkt 2 i lod Ja/nej: ___________

Mätning punkt 3 i lod Ja/nej: ___________

Mätning punkt 4 i lod Ja/nej: ___________

Mätning punkt 5 i lod Ja/nej: ___________

3. Karmens diagonaler exakt lika?

Kontrollmät därefter att diagonalerna i karmen är exakt lika. Mät enligt de röda linjerna. Enklast mäter man dessa genom att använda 2 stickor som skjuts upp i respektive hörn alternativt kan ett snöre (ej flexibelt) spännas upp. Först mäts den ena diagonalen och därefter den andre. Sträckan ska vara exakt lika lång, annars är karmen inte installerad korrekt.

Uppmätt mått punkt 1: _____________mm

Uppmätt mått punkt 2: _____________mm
